Messbolzen verbinden die Funktion eines mechanischen Bolzens mit der eines Kraftaufnehmers. Sie werden direkt anstelle eines herkömmlichen Bolzens in eine Konstruktion integriert und erfassen die dabei auftretenden Scherkräfte.
Durch ihre kompakte Bauform eignen sich Messbolzen besonders für Anwendungen, bei denen Kräfte an Gelenken, Lagerstellen oder beweglichen Verbindungen erfasst werden sollen. VELOMAT bietet unterschiedliche Ausführungen für verschiedene Einbausituationen und Messaufgaben.
Messbolzen werden unter anderem in Gelenken, Lagerungen, Umlenkrollen und Rollenlagern eingesetzt. Typische Anwendungen finden sich in der Kran- und Hebetechnik, an Arbeitsbühnen sowie in der Förder-, Fahrzeug- und Bahntechnik.
Besonders geeignet sind sie für Konstruktionen, bei denen ein vorhandener Bolzen gleichzeitig zur Kraftmessung genutzt werden soll.

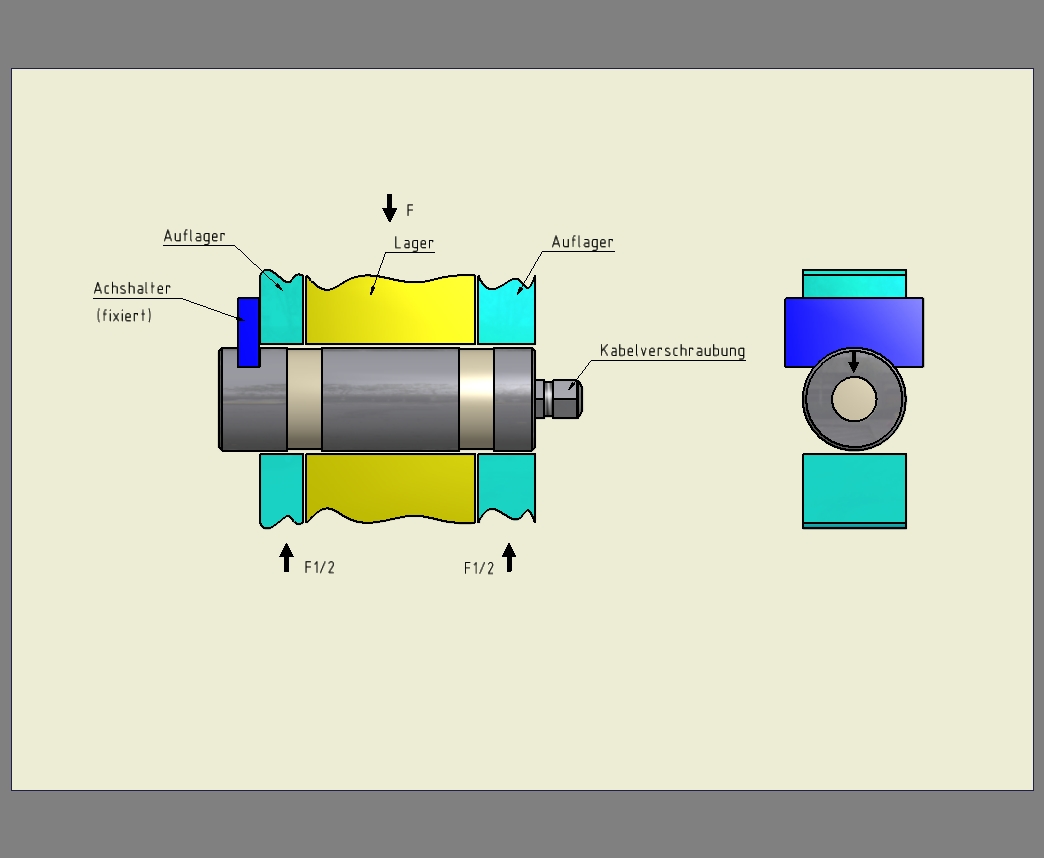

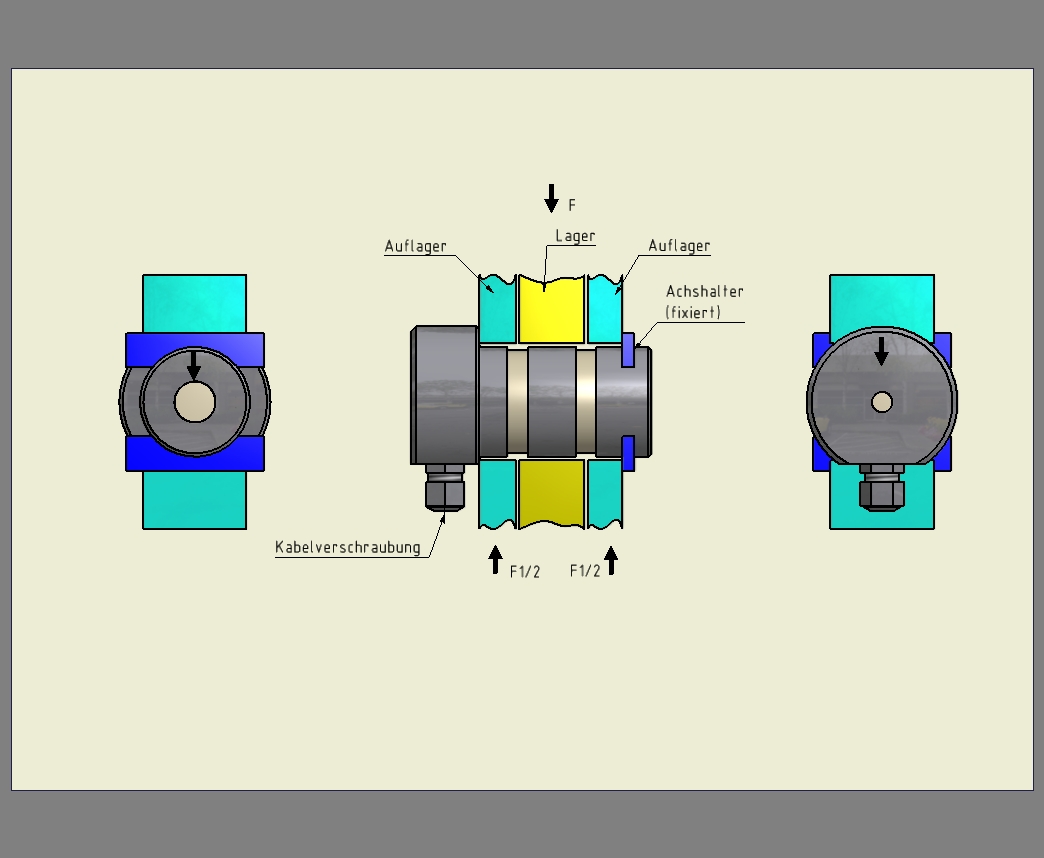

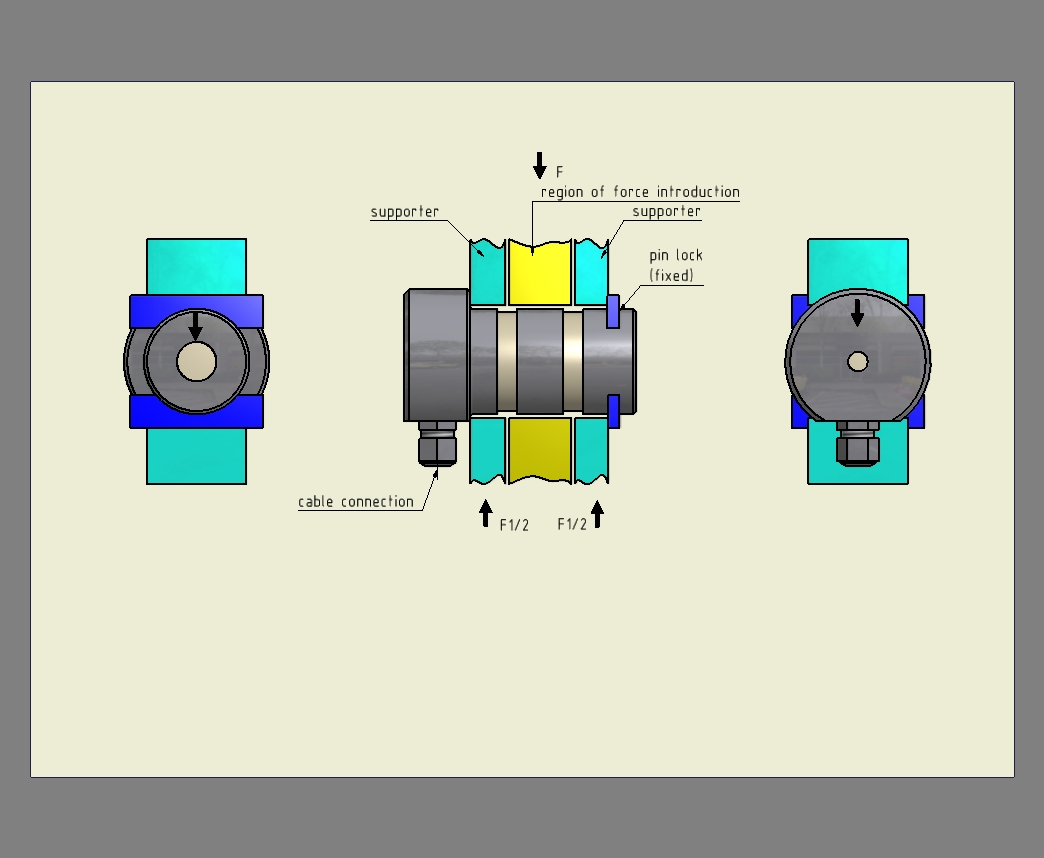

Für unterschiedliche Konstruktionen stehen Messbolzen als Steckbolzen mit Flansch oder als Rundbolzen ohne Flansch zur Verfügung. Je nach Ausführung kann der Bolzen direkt in die vorhandene Lager- oder Gelenkkonstruktion eingesetzt werden.
Zur zusätzlichen mechanischen Sicherung können Messbolzen beispielsweise mit vorbereiteten Kerben oder Verriegelungsplatten ausgeführt werden. Diese verhindern ein axiales Verschieben des Bolzens und unterstützen einen sicheren Betrieb.
Die DMS-Vollbrücke befindet sich geschützt in einer Messkammer innerhalb des Messbolzens. Der Applikationsraum ist mit einer hochelastischen Vergussmasse ausgefüllt und schützt die empfindlichen Messstellen vor mechanischen und chemischen Einflüssen.
Die Brückenbalance wird im unbelasteten Zustand auf ca. ±0,01 mV/V abgeglichen. Der Messbolzen kann direkt an einen Messverstärker angeschlossen werden.
Über das Kalibrierchecksignal lässt sich der Nennausgang des Messbolzens gezielt überprüfen. Dadurch kann die Funktion der Messkette – vom Kraftaufnehmer über den Messverstärker bis zur nachgeschalteten Messtechnik – ohne zusätzliche mechanische Belastung kontrolliert werden.
