Ράβδος έντασης

Μέτρηση δύναμης σε αξονική κατεύθυνση

Οι ράβδοι έλξης είναι αισθητήρες δύναμης για τη μέτρηση δυνάμεων έλξης κατά μήκος του διαμήκους άξονα. Η κατασκευή τους υπό μορφή ράβδου με σπείρωμα επιτρέπει την άμεση ενσωμάτωσή τους σε συνδέσεις έλξης και προσφέρει μια ιδιαίτερα ευέλικτη λύση για κατασκευές με αξονική εφαρμογή δύναμης.

Χάρη στις διαφορετικές εκδόσεις σπειρωμάτων και στις προαιρετικά διαθέσιμες αρθρωτές κεφαλές, οι ράβδοι έλξης μπορούν να προσαρμοστούν σε διάφορες συνθήκες εγκατάστασης και μηχανικές απαιτήσεις.

Τυπικοί τομείς εφαρμογής

Οι ράβδοι έλξης είναι κατάλληλες για εφαρμογές στις οποίες οι δυνάμεις έλξης πρέπει να μεταφέρονται απευθείας σε μια υπάρχουσα κατασκευή έλξης ή τάνυσης και να παρακολουθούνται. Τυπικοί τομείς εφαρμογής είναι, για παράδειγμα, η τεχνολογία γερανών και ανύψωσης, οι κατασκευές εξέδρων, τα συστήματα μεταφοράς, καθώς και η τεχνολογία οχημάτων και μεταφορών.

Ρουλεμάν με σπείρωμα για ευέλικτη στερέωση

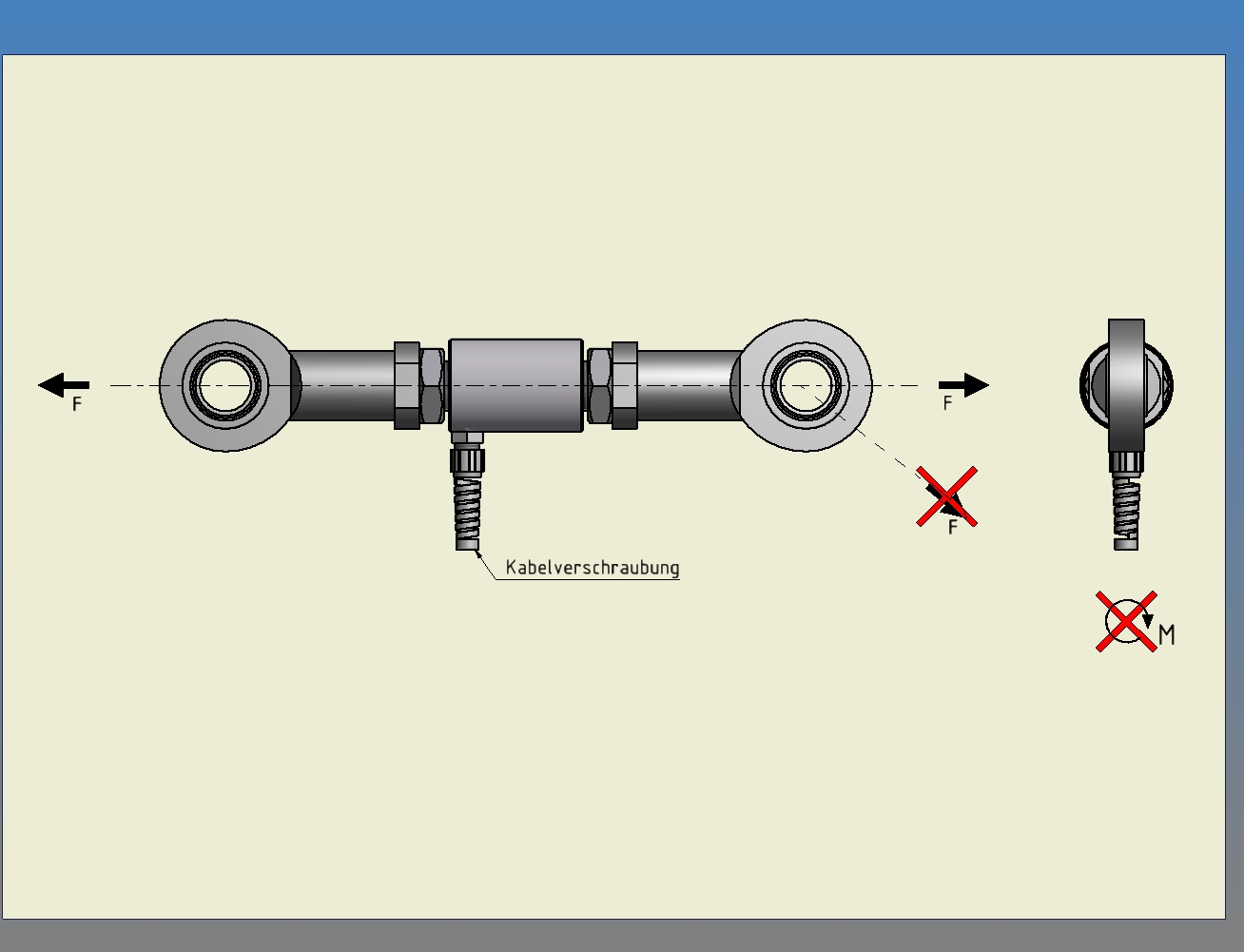

Η ράβδος έλξης έχει τη μορφή ράβδου με σπείρωμα και, ως εκ τούτου, μπορεί να ενσωματωθεί απευθείας σε συνδέσεις έλξης και μηχανικές κατασκευές. Η μετάδοση της δύναμης πραγματοποιείται αξονικά μέσω των σπειρωμάτων.

Για διαφορετικές συνθήκες εγκατάστασης διατίθενται διάφορες αρθρωτές κεφαλές ως εξαρτήματα. Αυτές επιτρέπουν μια ευέλικτη σύνδεση και διευκολύνουν την ενσωμάτωση του αισθητήρα δύναμης έλξης σε υπάρχουσες κατασκευές.

Προστατευμένη τεχνολογία μέτρησης DMS

Η γέφυρα πλήρους τύπου DMS καταγράφει τις μεταβολές μήκους και τις εγκάρσιες παραμορφώσεις του σώματος του αισθητήρα που προκαλούνται από την ελκτική δύναμη. Ο χώρος εφαρμογής προστατεύεται από έναν ανθεκτικό σωλήνα αλουμινίου και είναι γεμισμένος με ένα υλικό εγκιβωτισμού υψηλής ελαστικότητας.

Η προστατευμένη κατασκευή μειώνει την επίδραση των μηχανικών και χημικών καταπονήσεων στο σημείο μέτρησης και εξασφαλίζει αξιόπιστη λειτουργία ακόμη και υπό απαιτητικές συνθήκες χρήσης.

Άμεση ενσωμάτωση στην τεχνολογία μέτρησης

Η ισορροπία γέφυρας της ράβδου έλξης χωρίς φορτίο ρυθμίζεται σε περίπου ±0,01 mV/V. Ο αισθητήρας δύναμης μπορεί να συνδεθεί απευθείας σε έναν ενισχυτή μέτρησης ή σε ένα κατάλληλο κύκλωμα ελέγχου ή σύγκρισης.

Η ηλεκτρικά απομονωμένη θωράκιση του καλωδίου συμβάλλει στη μετάδοση σήματος με ελάχιστες παρεμβολές.
