Las barras de cizallamiento son transductores de fuerza que miden las fuerzas que actúan transversalmente al eje longitudinal del cuerpo del sensor. La fuerza se registra mediante galgas extensométricas (DMS) y se convierte en una señal eléctrica de medición.
VELOMAT desarrolla y fabrica barras de cizallamiento para diferentes rangos de medición, desde piezas únicas hasta series.
Las vigas de cizallamiento se utilizan, entre otros, en bancos de pruebas, básculas de plataforma, de cinta y de contenedores, en la tecnología de transporte y ascensores, así como en la tecnología médica. También se emplean para medir la fuerza en palancas o como soporte de par.
La viga de cizallamiento está diseñada como una viga en voladizo con dos cámaras de medición y, en función del rango de medición, se fabrica en aluminio o acero inoxidable. La geometría especial de la viga permite registrar de forma precisa las fuerzas de cizallamiento que se producen. Gracias a los orificios roscados de montaje, el transductor de fuerza se puede integrar de forma sencilla y precisa en máquinas y estructuras.

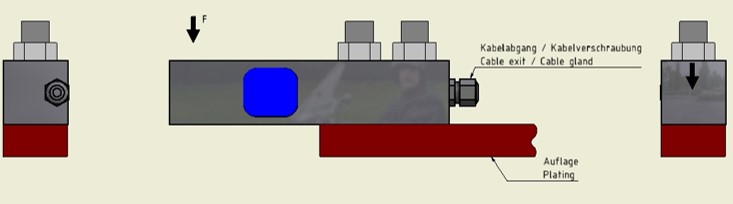

La aplicación de la fuerza se realiza a través de un orificio roscado independiente. De este modo, la viga de cizallamiento puede montarse según la situación de instalación concreta y la fuerza que se desea medir puede aplicarse de forma precisa en el cuerpo del sensor.
Las bandas extensométricas están dispuestas en forma de puente completo en las cámaras de medición y registran la deformación del cuerpo del sensor provocada por la fuerza de cizallamiento. La cámara de aplicación está sellada con un compuesto de encapsulado altamente elástico que protege de forma fiable las bandas extensométricas frente a influencias mecánicas y químicas.
Para garantizar una alta calidad de medición, el puente se calibra en estado sin carga a aproximadamente ±0,01 mV/V. La conexión directa a un amplificador de medición permite una fácil integración en los sistemas de medición existentes.
El apantallamiento del cable de alimentación está aislado eléctricamente de la superficie del transductor de fuerza. Este diseño reduce las posibles interferencias y garantiza una transmisión fiable de la señal.
