El disco de carga de cizallamiento es un transductor de fuerza compacto diseñado para medir fuerzas de compresión axiales. Su reducida altura de montaje permite su instalación entre piezas adyacentes de la máquina, lo que lo hace especialmente adecuado para aplicaciones con espacio de montaje limitado.
Una característica especial es su baja sensibilidad frente a la aplicación excéntrica de la fuerza. Por ello, el disco de carga de cizallamiento también resulta adecuado para tareas de medición en las que la carga no puede aplicarse exactamente en el centro.
Los discos de carga de cizallamiento se utilizan para medir fuerzas de compresión estáticas y dinámicas. Entre sus aplicaciones típicas se encuentran las piezas de maquinaria y las máquinas especiales, por ejemplo, cuando se desea medir una fuerza directamente entre dos elementos estructurales.

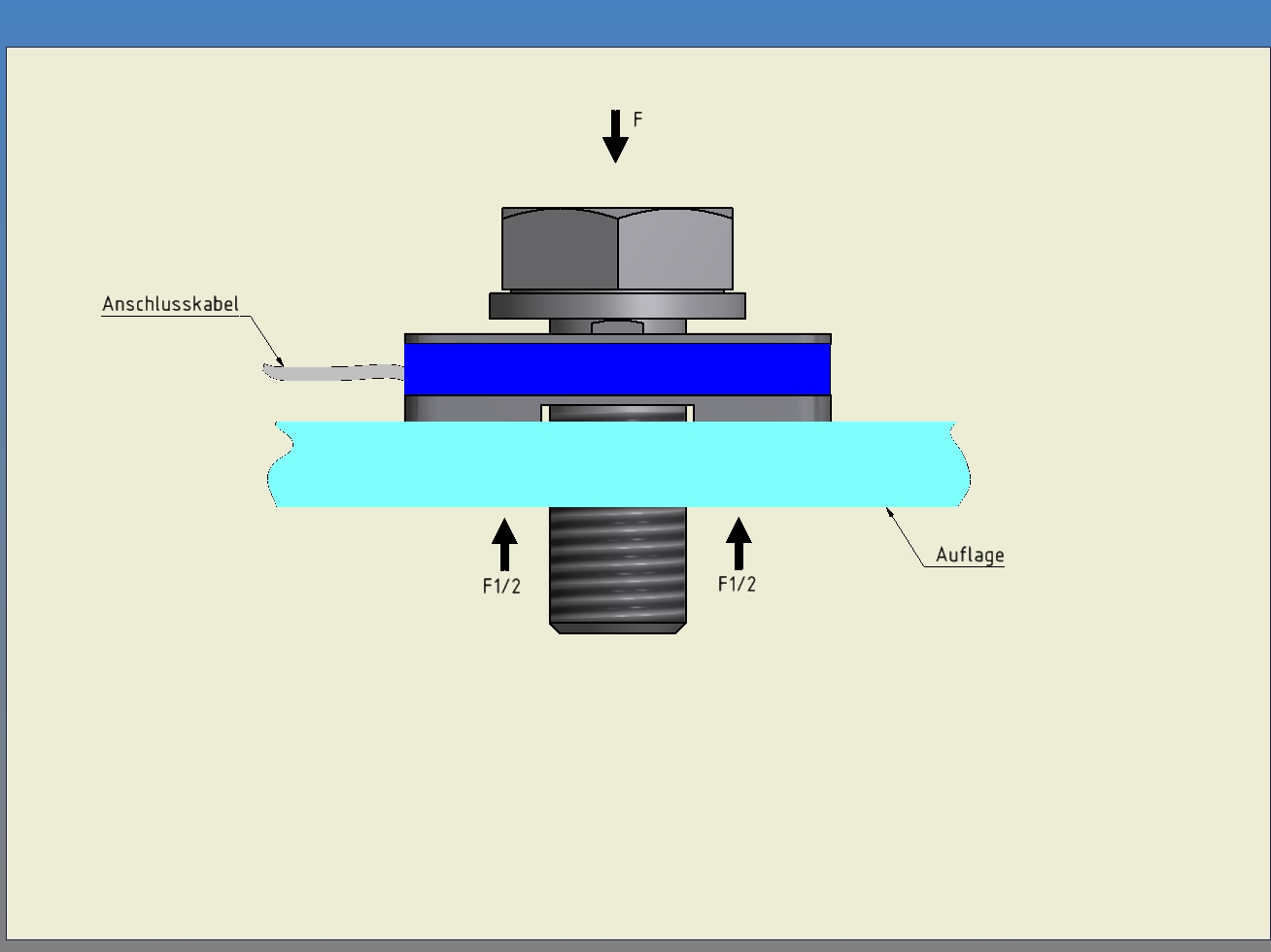

El diseño en forma de disco combina una altura reducida con una estructura robusta. La fuerza de compresión se transmite axialmente al transductor de fuerza a través de las superficies de apoyo.
El disco de carga de cizallamiento es, en gran medida, insensible a las fuerzas transmitidas de forma excéntrica. Esto facilita su uso en construcciones en las que no se puede garantizar por completo una carga exactamente céntrica.
La cámara de aplicación está protegida por una cubierta de plástico y rellena con una masa altamente elástica. De este modo, los puntos de medición quedan protegidos frente a influencias mecánicas y químicas.
La balanza de puente se calibra, en estado sin carga, a aproximadamente ±0,01 mV/V.
El disco de carga de cizallamiento puede conectarse directamente a sistemas de control o circuitos comparadores. El apantallamiento del cable de alimentación está aislado eléctricamente de la superficie del transductor de fuerza.
